POS 機與便攜式打印機 | 一站式芯片解決方案

銷售終端 POS (Point of Sale) 是連接到銀行或金融機構網絡的電子設備，支持顧客使用非現金方式進行支付、預授權、賬戶余額查詢以及轉賬等服務。便攜式打印機，則以體積小、重量輕、便攜帶、可用電池驅動而著稱，適合需要移動打印解決方案的場景，比如超市、快遞服務和倉庫管理等領域。我們將圍繞 POS 機與便攜式打印機系統硬件，介紹必易微一站式芯片解決方案。

2024-10-10 14:08:44互勤(深圳)科技有限公司660

POS 機與便攜式打印機一站式芯片解決方案

主要電源管理功能模塊

電池管理模塊

充電器實現電池的快充，開關充電和線性充電管理，特殊功能包括路徑管理和 OTG 等

打印機模塊

實現小票打印功能，支持缺紙檢測、自動上紙等

電壓轉換模塊

對輸出電壓進行降壓或升壓轉換，進而給 MCU、模塊和外設等供電

LED背光驅動模塊

通過 PWM 調節實現對智能 POS 屏幕亮度的調節

其他模塊的功能產品

OVP/OCP, LDO, Load Switch

圖1|POS 機、便攜式打印機簡易系統框圖

電池管理模塊

01 充電管理

KP654221 是一款單節開關降壓型帶 NVDC 電源路徑管理 I²C 通信的電池充電管理芯片，3.9-14V 寬輸入電壓范圍，高耐壓可達 20V；支持步進 25mA 大 3A 的充電電流，大 3.2A 的輸入電流；適配 USB 和高壓快充適配器，支持 BC1.2 協議；支持 NVDC 電源路徑管理，2.6~3.7V 可編程的小系統電壓；支持符合 USB 規范的 OTG 功能，可通過電池向外供電；支持 I²C 通信，可靈活配置多種系統參數；靜態功耗和船運模式功耗；集成多種保護措施和電池 JEITA 溫度監測；超高集成度和 1.5MHz 的高開關頻率，節省空間。

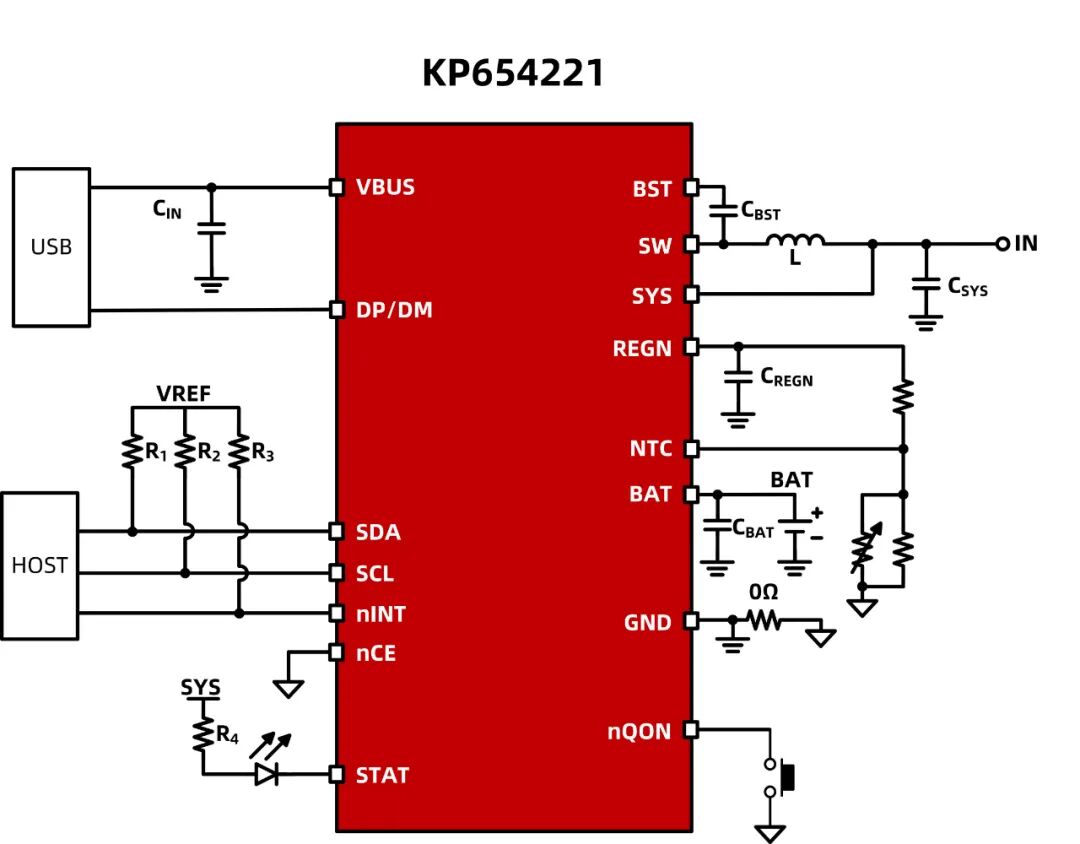

圖2 | KP654221 典型應用電路

KP65320X 是一款輸入 28V 耐壓的高度集成的型開關模式充電管理 IC，支持 1 到 3 節鋰離子，鋰聚合物電池或磷酸鐵鋰電池充電，4.1V-17V 的寬輸入電壓范圍，高耐壓可達 28V；輸入電壓動態管理，并可跟蹤電池電壓，支持太陽能充電；充電電壓、充電電流和電池節數均可編程，滿充電壓和充電電流的高精度控制；的靜態電流；集成多種保護措施和電池 JEITA 溫度監測；超高集成度和 1.2MHz 的高開關頻率，節省空間，降低成本，實現更高的充電效率。

圖3 | KP65320X 典型應用電路

KP64220X 是一款單節、全集成 CC/CV 線性鋰電池充電管理 IC，輸入耐壓 30V，大充電電流可達 1.2A，采用小型封裝、元件極少，特別適用于手持設備應用。充電過程由三部分構成：預充電用以恢復深度放電電池；恒流充電快速補充電池電量；恒壓充電讓電池完全充滿。芯片內置熱折返功能，當溫度到達設置閾值時，減低充電電流以減少發熱。恒流充電電流可通過外置電阻調整，電池充飽后持續監測電池電壓，當電壓低于設定閾值自動重新啟動充電。

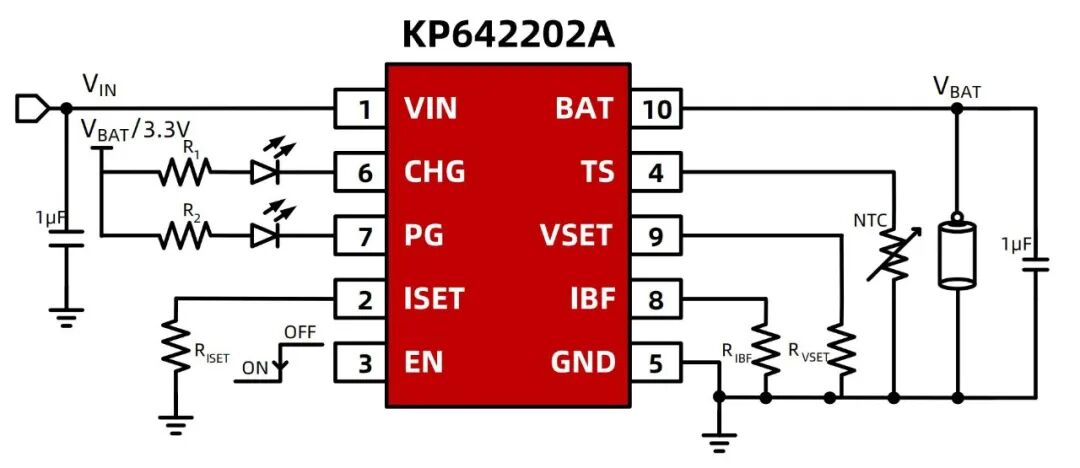

圖4 | KP64220X 典型應用電路

KP641100X 是一款市面少有的雙節線性鋰電池充電管理 IC，支持雙節鋰離子、鋰聚合物電池充電; 輸入耐壓 30V，大充電電流可達 0.8A; 充電電流和充電電壓均可編程，滿充電壓和充電電流均滿足高精度控制；集成多種保護措施和電池 JEITA 溫度監測；采用小型封裝、元件極少，特別適用于手持設備應用。

圖5 | KP641100X 典型應用電路

02 鋰電保護

KP7502XX 或 KP7503XX 是一款高度集成的單路鋰離子/鋰聚合物電池保護芯片，具有內部低 R_dson功率 MOSFET。采用小型封裝，外部元件少，適用于手持設備應用。KP7502XX 或 KP7503XX 具有完整的保護功能，包括過充、過放、過流和過溫保護等。KP7502XX 或 KP7503XX 具有低靜態電流，可有效延長電池的待機時間。此外，高精度的電池過充檢測可以確保充電的安全性。

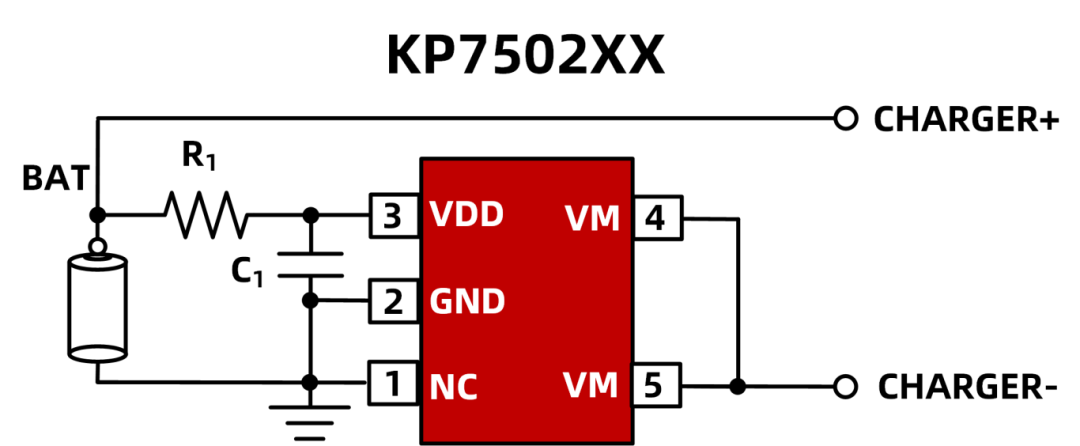

圖6 | KP7502XX 典型應用電路

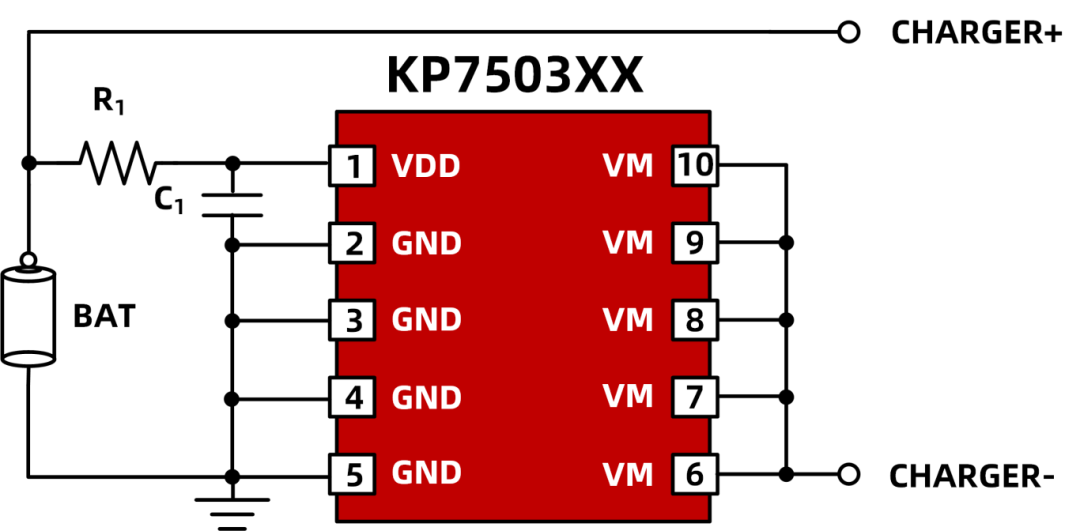

圖7 | KP7503XX 典型應用電路

打印機模塊

01 電機驅動

KP92001 為玩具、打印機和其它電機一體化應用提供一種集成的雙通道電機驅動方案。KP92001 帶電流控制的雙路 H 橋來驅動雙極步進電機的 PWM 接口實現電機的轉向、轉速和剎車等功能，使得 POS 和打印機的電機可以自動上紙和自動糾偏等功能。每個 H 橋的功率輸出級全由 N 溝道功率 MOSFET 組成。每個橋包含整流電路和限流電路。內部關斷功能包含過流保護，短路保護，欠壓鎖定保護和過溫保護，并提供一個故障檢測輸出管腳。KP92001 提供兩種封裝，一種是帶有裸露焊盤的 ETSSOP16 封裝，另外一種是 QFN16 封裝。能有效改善散熱性能，寬電源電壓 2.7 至 18V 范圍，通常選取和打印機一樣的電壓，例如 8V，能實現快速出紙功能；1.5A 驅動輸出電流，滿足普通雙極性步進電機需求。

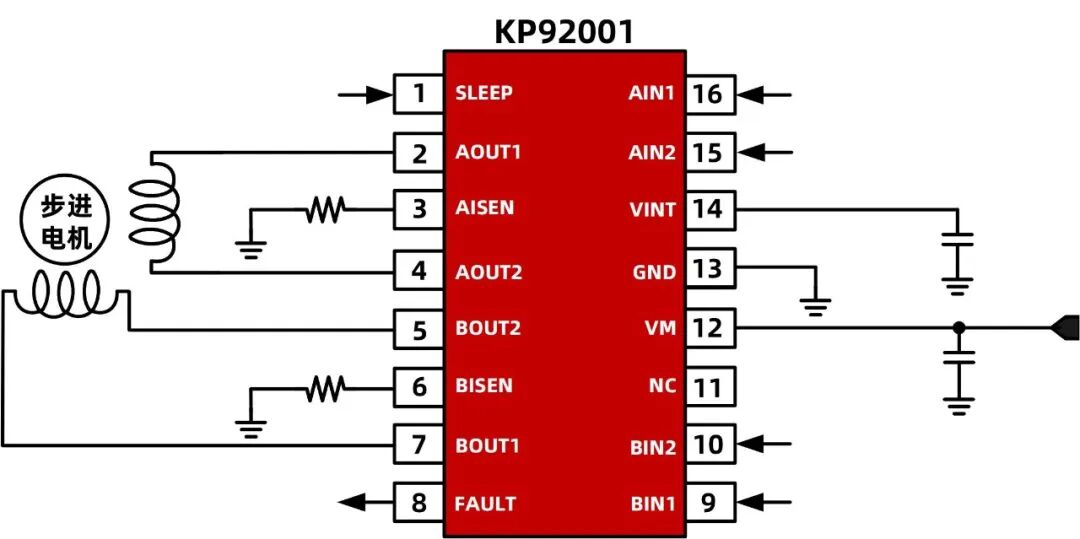

圖8 | KP92001 典型應用電路

電壓轉換模塊

01 線性穩壓器

KP7212XX 系列是一款超小型、靜態電流低壓降線性穩壓器 (LDO)，靜態工作電流為 300nA，可提供 300mA 的電流以及出色的瞬態性能，專為將靜態電流作為關鍵參數的應用而設計，極為適合應用在便攜式設備中。此器件在待機模式下也能保持低 I_Q ，從而進一步延長電池壽命。

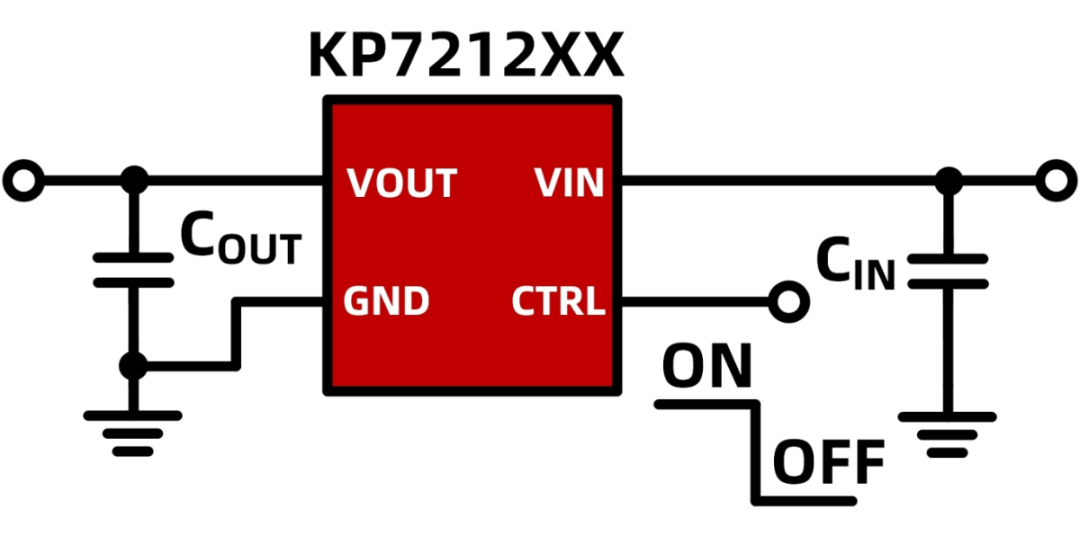

圖9 | KP7212XX 典型應用電路

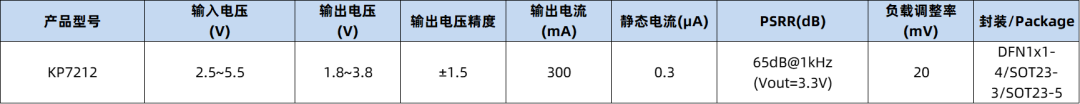

表1 | 功耗 LDO

KP7112X 是一款通用型號的低壓降線性穩壓器 (LDO)，輸入電壓范圍 2.5 至 5.5V，輸出電壓范圍 1.2~3.6V，各項參數優異，滿足通用市場需求。

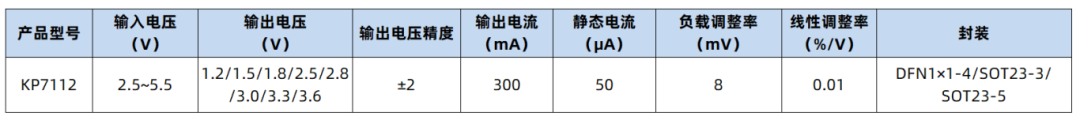

表2 | 通用 LDO

KP7122X 是一款高 PSRR 低壓降線性穩壓器 (LDO)，輸入電壓范圍 2 至 5.5V，固定輸出電壓范圍 0.9 至 4.5V。同時具有的負載動態響應性能，8μm 低靜態電流，1kHz 下 PSRR 高達 98db，專為對 Power-sensitive 應用而設計。因此，KP7122X 非常適合應用于 POS 機與便攜式打印機。

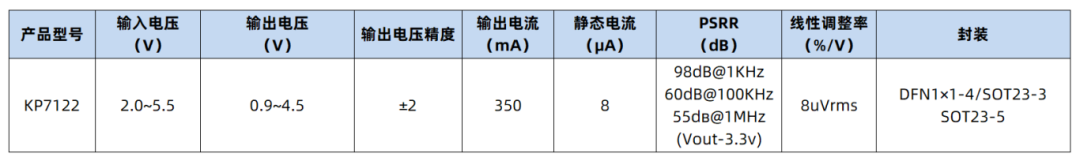

表3 | 高 PSRR LDO

02 DC-DC

必易微針對 POS 機與便攜式打印機提供多種靈活的 DC-DC 解決方案，覆蓋 5.5V 低壓、40V 中壓，電流從 1A 到 6A 的豐富產品可滿足各種客戶不同的需求。

表4 | 精簡的設計，齊全的保護功能

KP52520X 系列內置高壓側和低壓側功率 MOSFET，優化的內部控制環路，確保優的各項性能指標同時，優化器件數量，降低 BOM 成本。同時，該系列芯片提供多重保護機制，包括高精度逐周期谷底限流保護 (OCL)、輸入過壓保護和欠壓保護、輸出欠壓保護、輸出過壓保護、過溫保護等，提供精確的使能控制和可調欠壓鎖定功能。輸入過壓保護是 5A&6A 系列產品特有的功能，輸入過壓保護功能可以有效避免芯片在輸入電壓過高時開關工作，能有效保證器件在輸入電壓不穩定或者有過壓尖峰時的穩定性和可靠性。

KP525208 采用優化的恒定導通時間控制的 COT 控制模式，強制脈沖寬度調制的 FPWM，使芯片在全負載范圍內頻率控制在 500kHz，小的輸出電壓紋波，快速的瞬態負載響應，滿足 SOC 的各種需求。同時內部集成的電壓誤差積分器，提高芯片負載調整率。同時我們可以提供 PFM 模式及高頻 1.2MHz (部分電流版本)等多種選擇來應對不同的系統需求。內置 1% 低溫漂電壓基準，實現高精度輸出，滿足日益苛刻 SOC 供電精度的要求。

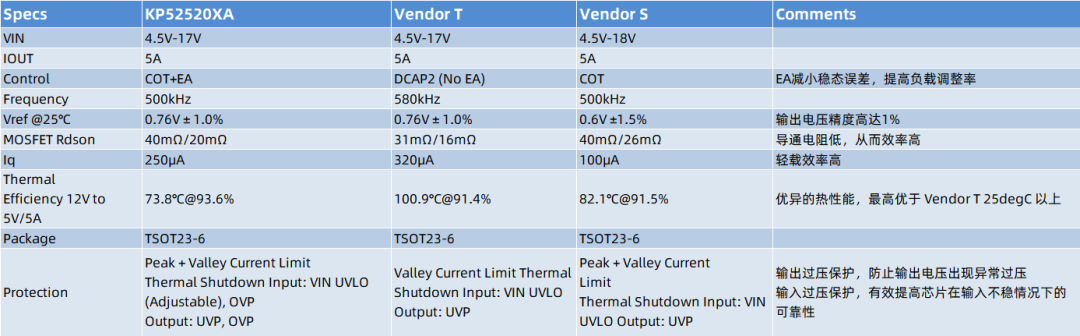

表5 | 17V/5A 性能對比匯總

LED背光驅動模塊

KP512318 是一顆 4V-24V 輸入，開關頻率為 1MHz 的降壓 LED 驅動。集成完備的保護功能，如 LED 開路，LED 短路到地，LED 兩端短路，電流取樣電阻開短路保護，輸入過壓保護，溫度保護等。

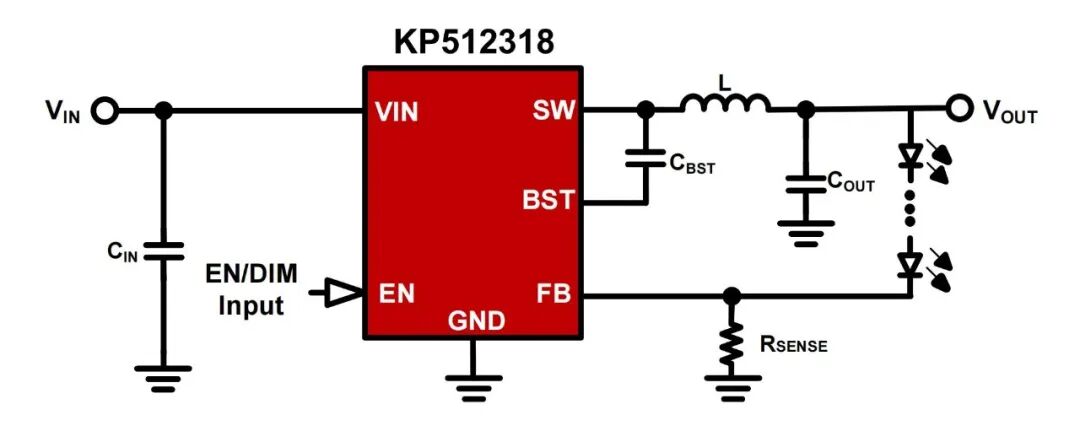

圖10 | KP512318X 典型應用電路

優勢 1：兼容當前 PWM 調光方式，更好的調光效果

KP512318 支持模擬和 PWM 數字兩種輸入調光方式，調光深度低能到 1%。輸出提供模擬調光和 PWM 斬波調光兩種版本，其中 PWM 轉模擬輸出線性度非常好。

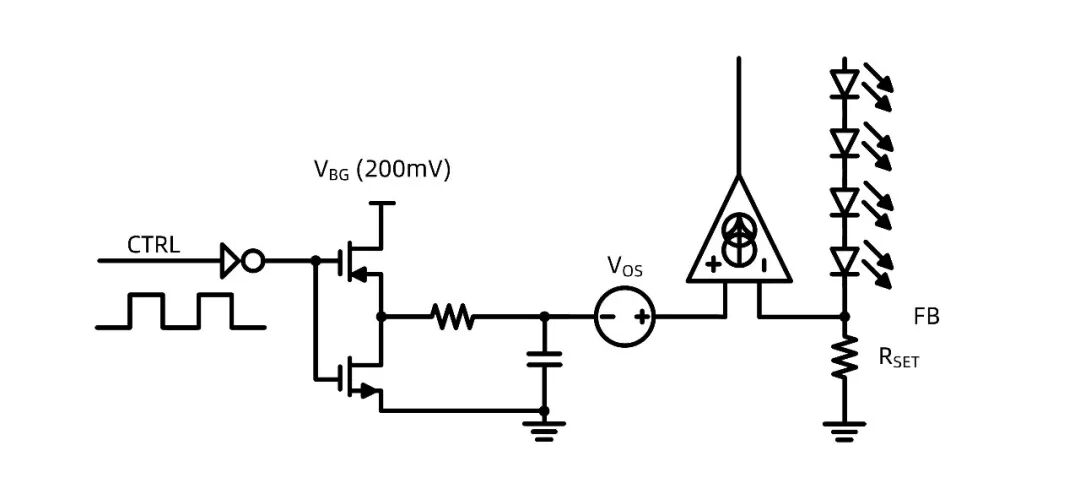

圖11 | PWM 轉模擬調光電路

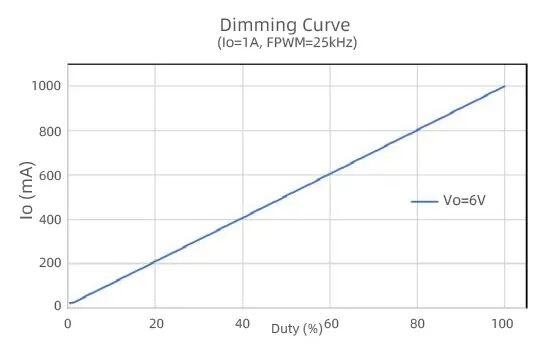

圖12 | PWM 轉模擬輸出線性度

優勢 2：高轉換效率

內部集成 115mΩ 主開關管和 60mΩ 同步整流管，可以支持 2A 持續輸出電流。100mV 且精確的 FB 電壓，整體轉換效率非常高，3 顆燈 1A 的效率為 91.2%，即使 90mA 的負載電流對應的效率也高達 89%。

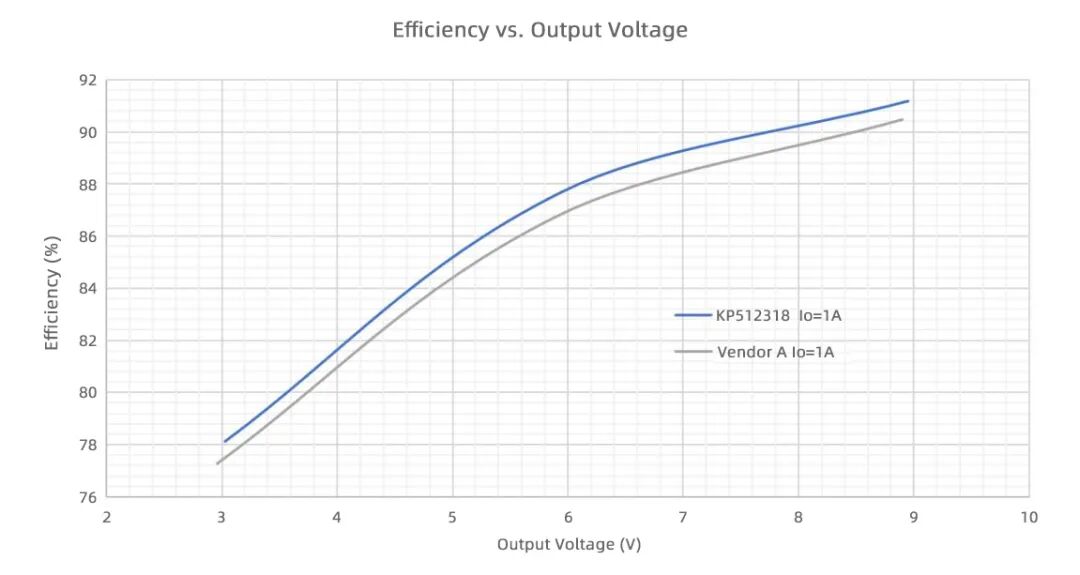

圖13 | KP512318 效率曲線

優勢 3：低輸出電流紋波

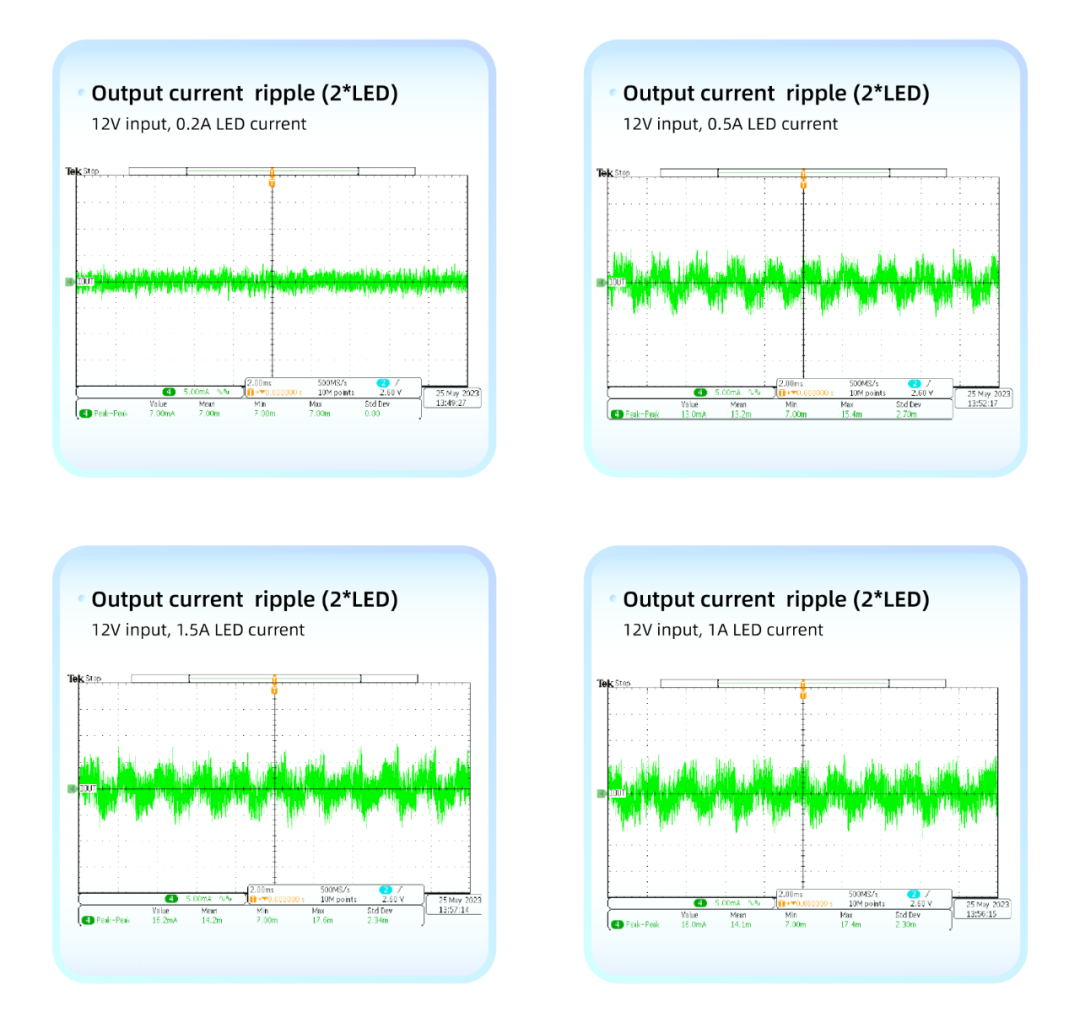

圖14 | KP512318 輸出電流紋波

優勢 4：線性調整率表現優異

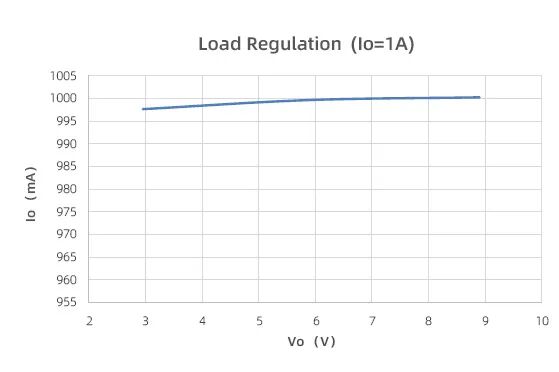

圖15 | KP512318S負載調整率曲線1

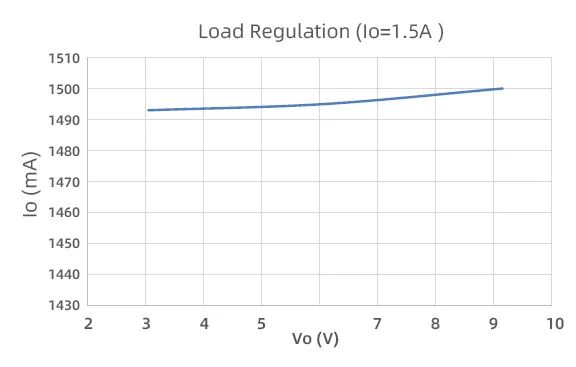

圖16|KP512318S負載調整率曲線2

表6 | LED 驅動方案選型表

其他模塊的主推產品

01 電池管理方案

KP70311X 是一款內部集成開關管的過壓過流保護芯片，可以有效避免輸入電壓和輸入電流由于異常升高造成的后級芯片損壞。當芯片檢測到輸入端 IN 上的電壓和電流大于保護閥值時，將快速關閉內部開關管，保護輸出端 OUT 上的負載。芯片擁有特色的短路保護功能，能夠檢測輸出端發生的異常短路情況。芯片支持過壓閥值可調、過流閥值可調功能，充分滿足客戶各種應用場景下的定制化需求。

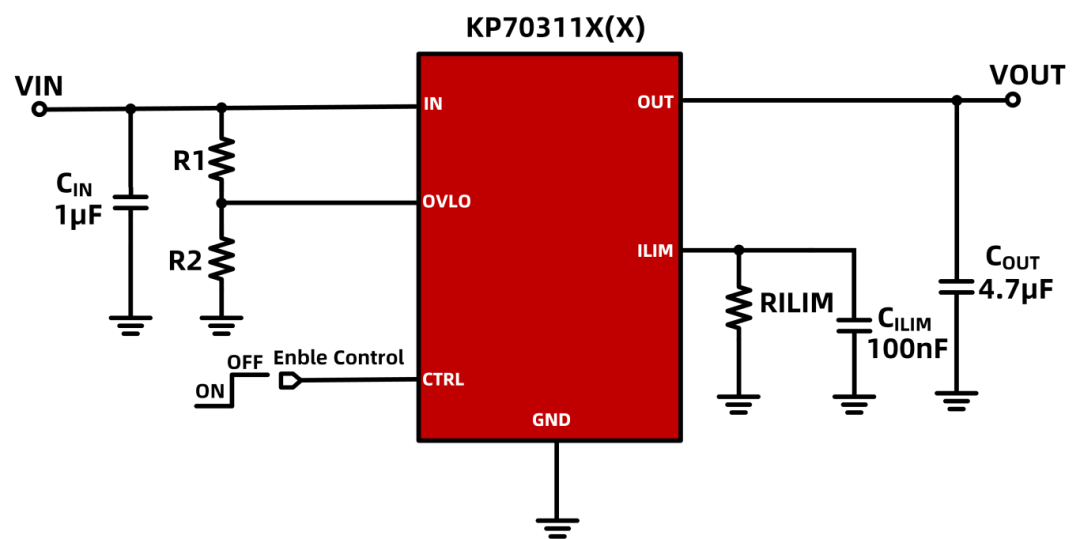

圖17 | KP70311X 典型應用電路

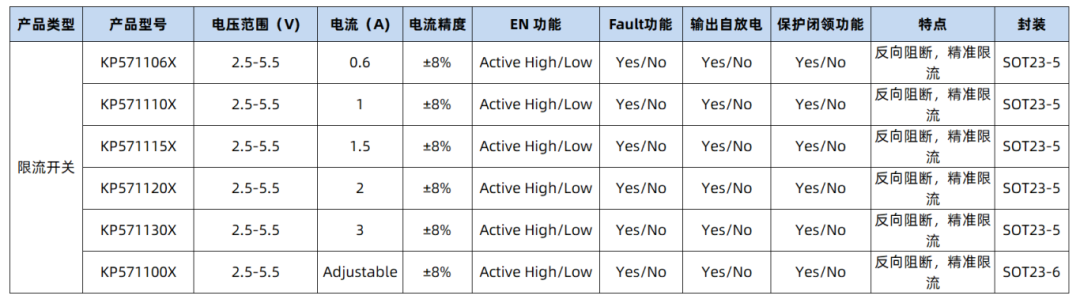

KP5711XX 是一顆單通道，電流支持 3A/2A/1.5A/1A/0.6A 可調限流高精度限流保護開關，工作電壓支持 2.5V 到 5.5V，可以覆蓋 3.3V 和 5V 電源軌應用?？烧{(diào)版本提供 10% 的電流精度，60mΩ 內阻，較低的壓降及溫升。提供豐富的性能選項，如不同限流等級，不同 EN 控制電平，集成放電功能，F(xiàn)ault 功能，不同封裝選項等。
