YX4705設計用于驅動采用同步降壓 ，升壓或半橋配置的高邊和低邊增強型氮化鎵(GaN)FET和VTH MOSFET。

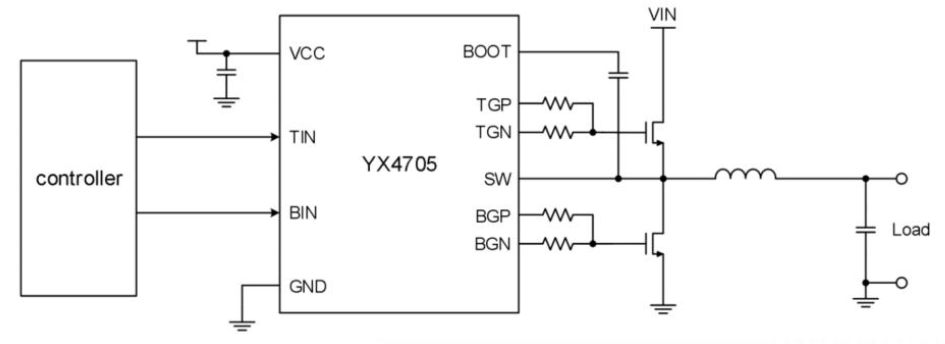

產品原理

產品描敘

YX4705設計用于驅動采用同步降壓 ，升壓或半橋配置的高邊和低邊增強型氮化鎵(GaN)FET和VTH MOSFET。

此器件具有一個集成于內部的100V自舉二極管，為高邊和低邊輸出分別提供了輸入，可實現**度的靈活控制。

高偏電壓用自舉技術生成 ，集成內部電壓鉗位，可防止柵極電壓超 過增強型GaN FET的**柵源電壓額定值 。

YX47XX 的輸入與TTL邏輯兼容 ，具有分離柵輸出 ， 且可靈活地調節導通和關斷強度 。

產品特點

◆   高達 100V 的輸入電壓范圍

◆   用于 GaN FET 的超快半橋柵極驅動器

◆   集成自舉開關二極管

◆   的高側和低側 TTL 和 CMOS 邏輯控制輸入，帶遲滯

◆   4A/8A 峰值拉電流和灌電流

◆   具有可編程上拉和下拉驅動功能的分體式柵極驅動器

◆   內部自舉電源電壓箝位

◆   極短的傳播延遲（典型值為 10ns）和延遲匹配（典型值為 1.5ns）

◆   6ns 快速上升和 3ns 下降時間

◆   出色的噪聲抑制，開關節點壓擺率 >50V/ns

產品應用

◆   同步降壓轉換器

◆   半橋和全橋電源

◆   雙開關正激轉換器

◆   磚模塊電源
