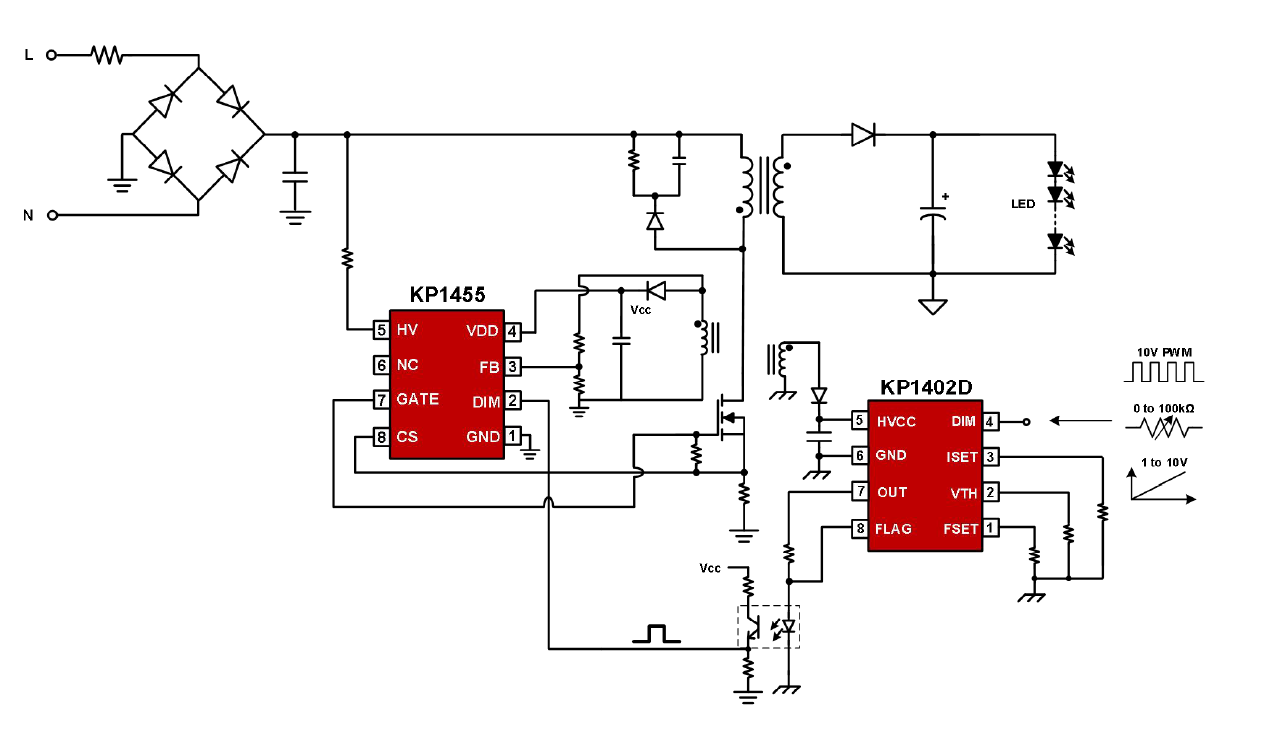

產品原理

產品描敘

       KP1455 是一款高功率因數、兼容 PWM 與 0-10V調光的單級原邊控制的反激式恒流 LED 控制器?？刂破鞴ぷ髟跍手C振模式下， 谷底導通具有損耗小，效率高的特點。

內置高功率因數補償算法，無需外部環路調節，以及具有 THD 功能，使得 LED 驅動器能滿足全電壓范圍內 PF>0.95，THD<10%，和調光下輕載分次諧波滿足 IEC61000-3-2 Class C的要求。

       KP1455 支持 PWM 輸入或者 0-10V 輸入調光，集成通過變壓器檢測 0-10V 調光信號檢測機制。由于單級應用時，輸出電容較大，調光時 LED 點亮時間較長，而 KP1455 不僅具有調光深度 1%，

并且可以通過 GATE 管腳電阻設定快速啟動電壓閾值，以達到最小調光下也能快速點亮 LED 的特點。

      KP1455 集成有完備的保護功能以保障系統安全可靠的運行，如：逐周期電流限制 (OCP)、過熱保護(OTP)、啟動及短路時 AOCP 保護、輸出過壓保護(OVP)、LED 開路和短路保護等。

產品特點

◆   1%~100%調光范圍

◆   隔離單級原邊控制反激應用

◆   高功率因數低電流諧波 PF>0.95, THD<10%

◆   集成高壓啟動

◆   全調光范圍下 LED 點亮時間小于 1 秒

◆   內置環路補償

◆   兼容PWM/0-10V 調光

◆   優異的線性調整率與負載調整率

◆   內部保護功能：

◆   連續可調精準的輸出過壓保護 (OVP)

◆   逐周期電流限制 (OCP)

◆   啟動及短路時 AOCP 保護

◆   前沿消隱 (LEB)

◆   LED 開路和短路保護

◆   過熱保護 (OTP)

◆   封裝類型 SOP-8
