LYF3402

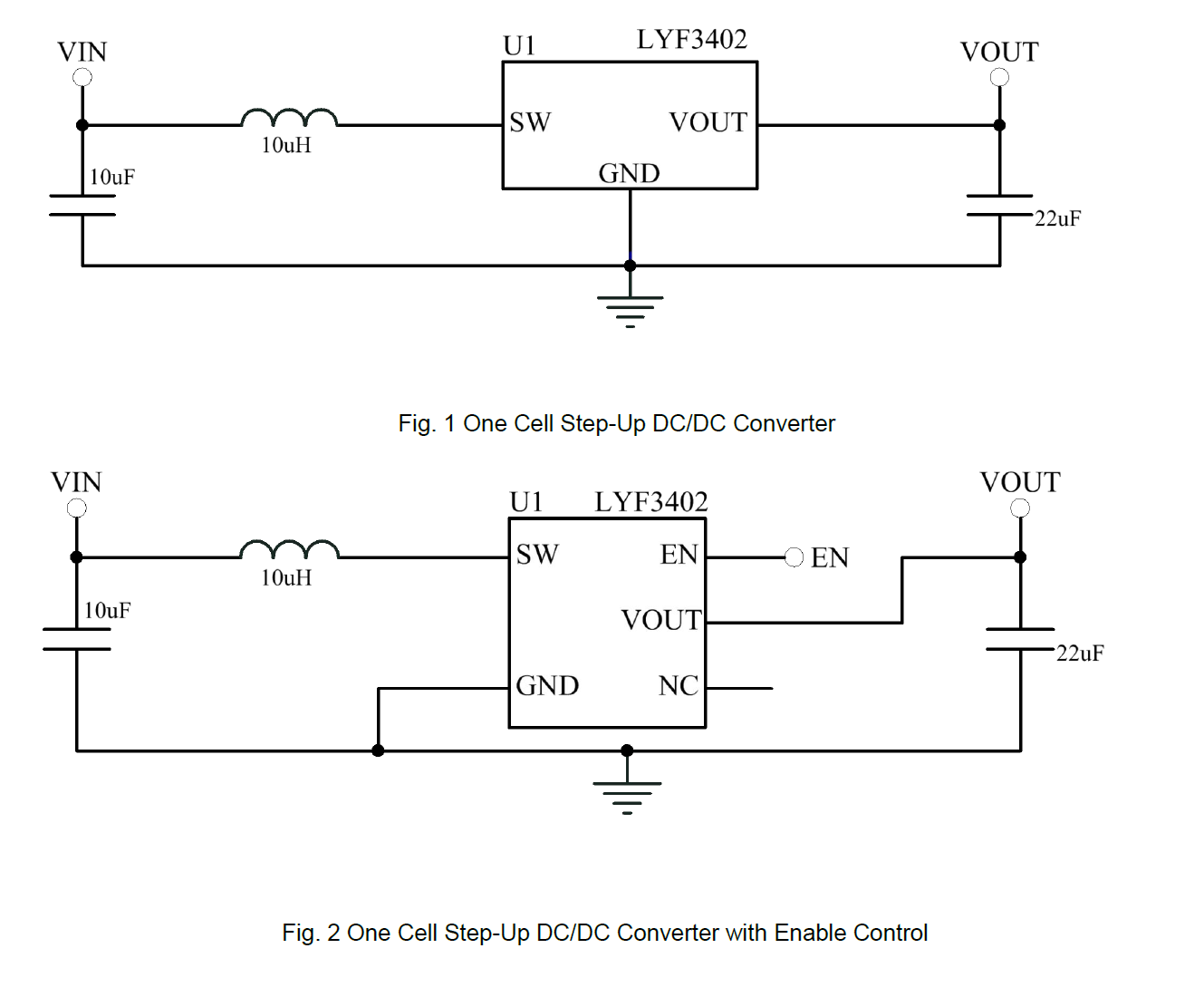

應用原理

產品描敘

LYF3402是一款低電壓0.75V輸入固定輸出的DCDC升壓芯片，適用1-2節鎳氫電池應用。

固定輸出電壓：該轉換器*需要三個外部組件，就能提供2.0V、2.2V、2.7V、2.8V、3.0V、3.3V或5.0V的固定輸出電壓。這種固定輸出電壓設計有助于降低BOM成本和PCB面積。

低輸入電壓啟動：該轉換器可以從低于0.75V的輸入電壓（帶1mA電阻負載）啟動，這有助于延長電池的使用時間。

自動PWM/PFM模式：這種模式可以根據輸出負載的輕重自動調整，為輕負載和低輸入電壓的應用提供了優化的性能。

小型封裝：該轉換器采用節省空間的SOT23-3、SOT23-5、SC70-3和SC70-5封裝，使其成為空間敏感應用的理想選擇，如無線鼠標、無線鍵盤、電子相機和無線麥克風等。

產品特點

• 非常低啟動電壓：0.75V（典型值）

• 高效率

• 低靜態電流

• 低紋波和低噪音

• 固定輸出電壓：2.0V、2.2V、2.7V、2.8V、3.0V、3.3V、5.0V

• 節省空間的封裝：SOT23-3、SOT23-5、SC70-3和SC70-5

產品應用

• 相機

• 無線麥克風

• 無線鼠標

• 手持設備

• 便攜式儀器
