AT43212是一款內置同步升壓的高集成2A電池充電芯片，支持2節或3節串聯鋰電池充電。

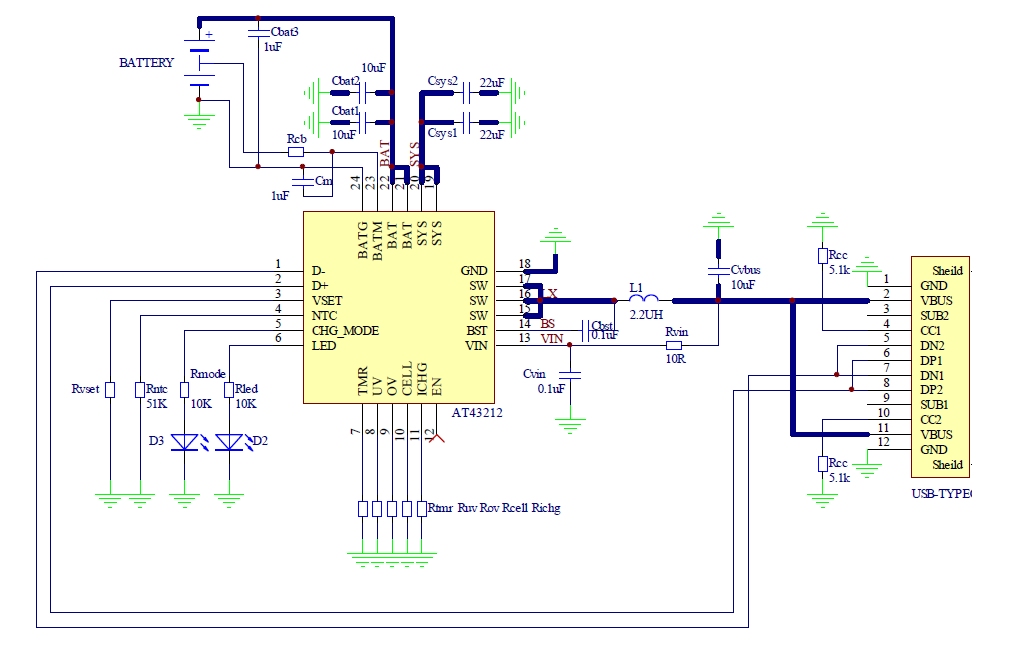

產品原理

產品描敘

AT43212是一款內置同步升壓的高集成2A電池充電芯片，支持2節或3節串聯鋰電池充電。

輸入電壓支持4V~9.5V，容忍28V輸入，效率94%，根據電池電壓，支持QC快充自動申請支持雙節或三節串聯充電。

滿電電壓可設置：8.1V/8.2V/8.3V/8.4V, 12.3V/12.4V/12.5V/12.6V。

QFN4×4-24L封裝。

產品特點

◆  內置500kHz同步升壓的高效2A充電

◆  效率94% (VIN = 5V, VBAT = 8V, ICHG = 1A)

◆  輸入電壓支持4V~9.5V，容忍28V輸入

◆  雙節充電時支持均衡

◆  根據電池電壓，支持QC快充自動申請

◆  支持雙節或三節串聯充電，滿電電壓可設置：8.1V/8.2V/8.3V/8.4V, 12.3V/12.4V/12.5V/12.6V滿電電壓可定制

◆  充電電流可設置，2A

◆  支持自動調節充電電流以自適應適配器負載能力

◆  支持NTC保護

◆  LED腳支持充電狀態指示，LED指示可定制

◆  保護：輸入過壓、輸入欠壓、輸出過流、輸出過壓、輸出短路、充電超時、過溫保護等

◆  QFN4×4-24L封裝

產品應用

◆  藍牙/ Wi-Fi音箱

◆  POS打印機

◆  2節或三節串聯充電場合

◆  個人護理產品

◆  筋膜槍
