YX5311是一款DC-DC隔離反激PSR控制器芯片，適用2.7-100VDC電壓輸入范圍。

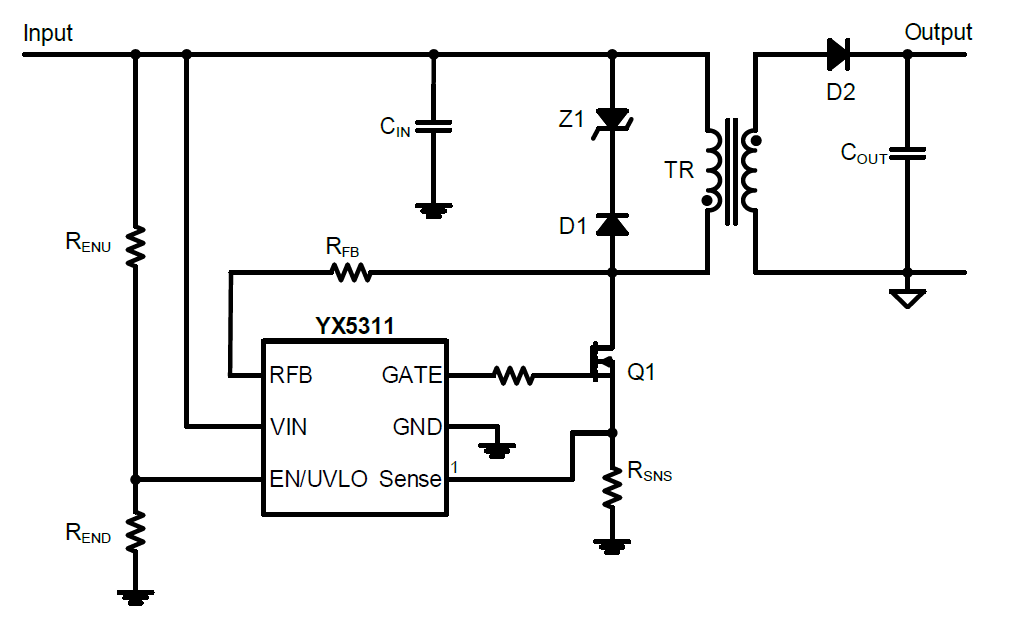

應用原理

產品描敘

YX5311 是一款隔離式反激式控制器，在 2.7V 至 100V 的寬輸入電壓范圍內具有高效率。

它直接測量原邊反激波形的輸出電壓，無需光耦合器或第三繞組進行調節。只需一個電阻即可設置輸出電壓。

YX5311提供5V柵極驅動電壓，用于驅動外部 N 溝 MOSFET 或 GaN。

內部補償和軟啟動功能減少了外部元件的數量。

為了保持高效率并最大限度地降低輸出電壓紋波，YX5311 在輕負載下以 DCM 模式運行。

YX5311 具有欠壓鎖定（UVLO）、短路保護（SCP） 和過溫保護（OTP）功能，可幫助器件安全可靠地運行。

YX5311 采用 6 引腳 TSOT-23封裝.

產品特點

◆  2.7V 至100V 寬輸入電壓范圍

◆  具有 5V 柵極驅動電壓的柵極驅動器，用于N 溝道 MOSFET 或 GaN

◆  VOUT 調節不需要光耦合器或變壓器的第三繞組

◆  輕負載模式 （DCM） 時效率高

◆  低輸入靜態電流

◆  內部補償和軟啟動功能

◆  關閉和啟用控制

◆  內置 UVLO 和短路保護

◆  過流和過溫保護

◆  6 引腳 TSOT-23 封裝

產品應用

◆  用于工業、汽車、電信設備的隔離電源

◆  HVAC 系統

◆  通用反激式、降壓-升壓、降壓轉換器

◆  監控攝像頭應用
