AS9182是一款國產LLC同步整流控制器。

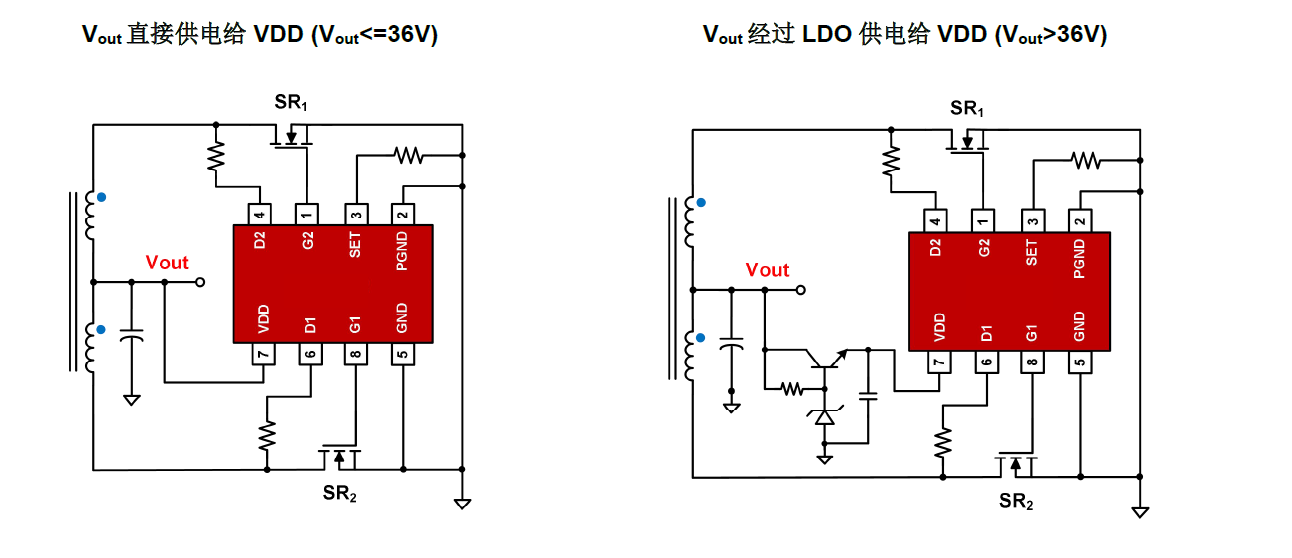

產品原理

產品描敘

AS8182 是一款適用于全波整流輸出 LLC 拓?fù)涞碾p路 SR 控制器，

其芯片 MOSFET 漏極檢測腳耐壓高達200V，VDD 工作范圍 4V ~ 38V，使得它可以適用于寬范圍輸出電壓，滿足不同應用場合的需求。

AS9182 的關斷傳輸延遲在 10ns 以內，可以支持DCM、CRM、CCM 工作模式。

AS9182 具有可配置輕載模式功能，輕載模式下Disable MOSFET 柵極驅動，可以避免 SR 不穩定開通引起的輸出紋波。

此外，輕載模式下，芯片的靜態工作電流不超過 150μA，可以進一步降低電源的待機功耗。

產品特點

◆  支持DCM、CRM、CCM 工作模式

◆  MOSFET 漏極檢測腳耐壓200V

◆  VDD 工作范圍 4V ~ 38V

◆  關斷比較器延遲 <10ns

◆  可配置輕載模式

◆  自適應柵極電壓調制

◆  集成雙路SR 互鎖功能

◆  集成前沿消隱功能

◆  過溫保護 (OTP)

◆  封裝形式 SOP-8

產品應用

◆  LED 照明

◆  快充

◆  適配器

◆  通信電源

◆  顯示器電源
