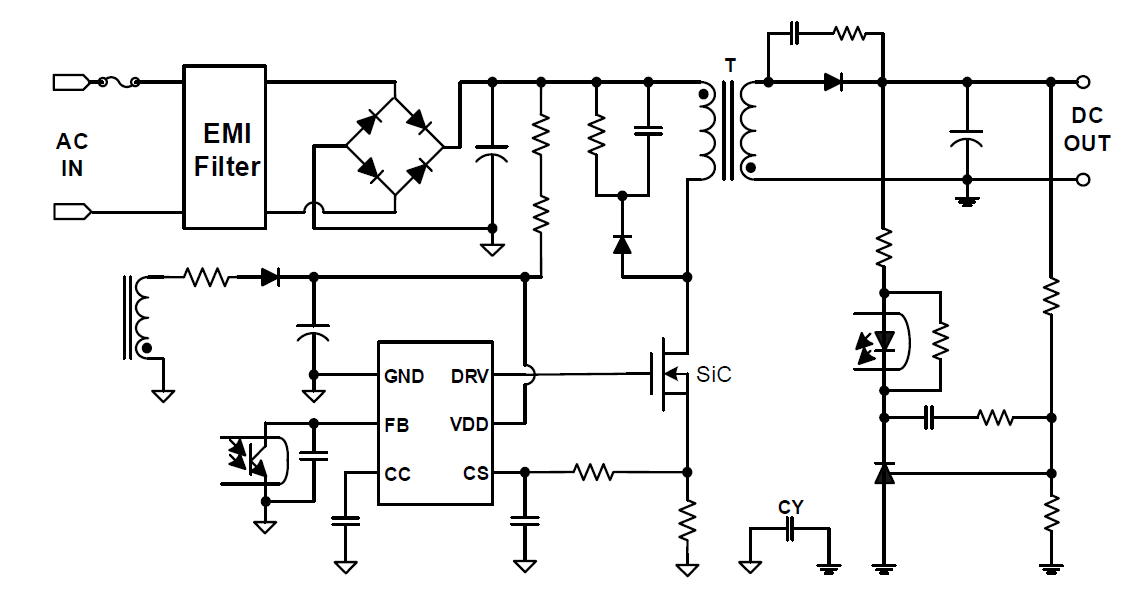

產品原理

產品描敘

AT7256 是一款適用于離線反激式轉換器的高性能電流模式 PWM 控制器，適用于驅動 SiC 功率MOS。驅動電壓18V，工作頻率130KHZ。

AT7256芯片內置原邊恒流控制技術，可簡化恒流輸出的隔離電源設計。

AT7256 具有多種工作模式。當負載很輕時，以間歇模式運行，最大限度地減少待機功耗，實現低于 75mW 的待機功率；低負載和中等負載時，工作在綠色降頻模式；滿載時, 工作在固定頻率模式（130KHz）。

這些不同工作模式使得整個負載范圍均保持較高的效率。

AT7256 設計有基于自恢復的豐富保護功能，這些功能包括欠壓鎖定(UVLO)、VDD 過壓保護、逐周期電流限制、負載短路保護(SLP)、過載保護(OLP)、過溫保護(OTP)、CS 腳開路保護等。

AT7256提供無鉛 SOT23-6 封裝。

產品特點

◆   可支持?jǐn)嗬m(xù)模式(DCM)和連續模式(CCM)的原邊恒流技術

◆   ±5%恒流(CC)精度，±1%恒壓(CV)精度；

◆   適用于驅動 SiC 功率 MOS

◆   快速動態響應

◆   恒流補償技術

◆   低于 75mw 的待機功耗

◆   極低的啟動電流和工作電流

◆   綠色節能模式和間歇工作模式

◆   固定 130kHZ 開關頻率(無頻抖）

◆   內置前沿消隱

◆   內置斜率補償

◆   VDD 欠壓鎖定（UVLO）

◆   VDD 過壓保護

◆   逐周期電流限制

◆   過載保護（OLP）

◆   過溫保護

◆   CS腳開路保護

產品應用

◆   LED電源

◆   充電器/適配器
