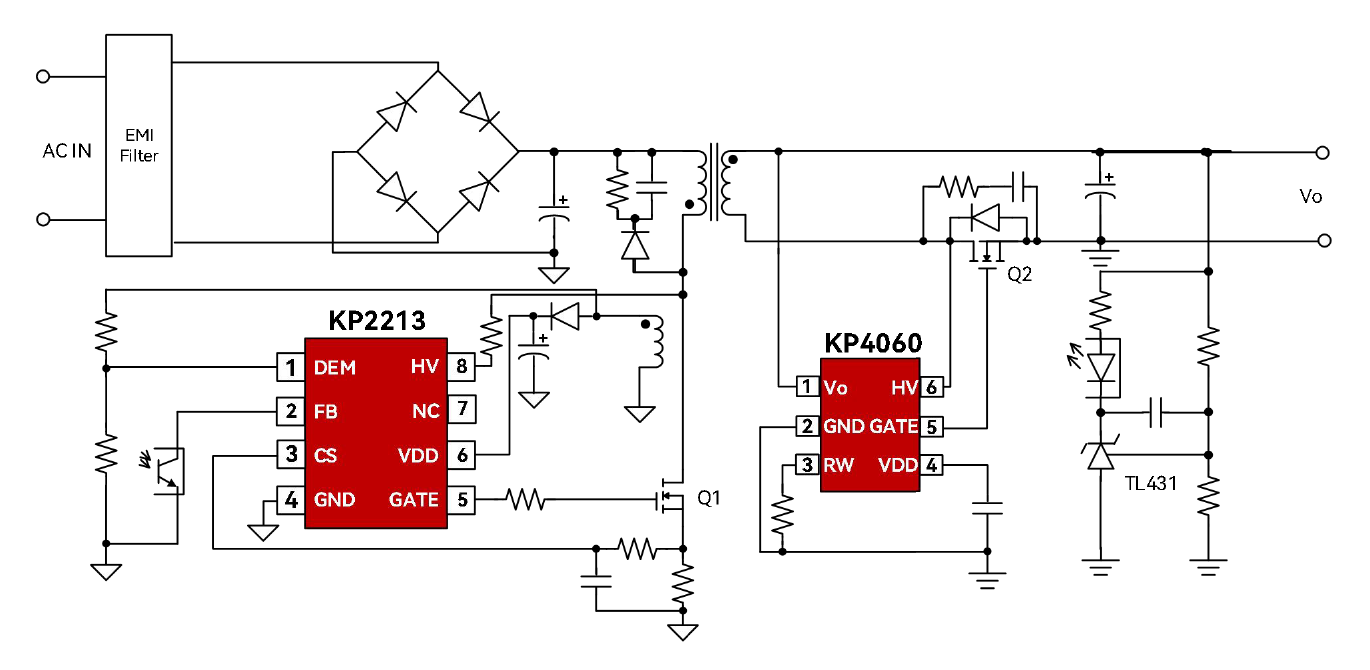

產品原理

產品描敘

KP2213 是一款針對離線式反激變換器的高性能電流模式 PWM 控制器。

芯片集成有高壓?jiǎn)?dòng)電路，可以獲得快速啟動和超低待機的性能。芯片支持寬VDD 供電，方便滿足寬電壓輸出電源的要求。

KP2213 芯片結合 CCM 模式，QR 模式，綠色節能模式和打嗝模式工作，全范圍優化效率，實現待機功耗小于 30mW。

KP2213 集成有完備的保護功能，包括：VDD 欠壓保護 (UVLO)、VDD 過壓保護 (VDD OVP)、輸入欠壓保護 (BOP)、輸入過壓保護 (LOVP)、

輸出過壓保護 (OVP)、輸出欠壓保護 (UVP)、逐周期電流限制(OCP)、異常過流保護 (AOCP)、過載保護 (OLP)、內置過熱保護 (OTP)、軟啟動、前沿消隱 (LEB)等。

產品特點

◆   集成高壓?jiǎn)?dòng)功能

◆   集成 SIC 驅動

◆   超低啟動和工作電流，待機功耗 < 30mW

◆   高低壓頻率調制

◆   最高開關頻率 130kHz in QR Mode

◆   最高 CCM 開關頻率 100kHz @ Low Line Voltage

◆   QR 模式托底開關頻率 5kHz @ High Line Voltage

◆   輕載降頻和打嗝模式

◆   VDD 供電范圍寬，適合寬輸出電壓應用

◆   集成 EMI 優化技術

◆   外置精準輸出 OVP/UVP 保護

◆   集成自恢復模式的保護功能:

◆   VDD 過壓/欠壓保護 (VDD OVP/UVLO)

◆   輸入過壓/欠壓保護 (LOVP/BOP)

◆   片內過熱保護 (OTP)

◆   逐周期電流限制 (OCP)

◆   異常過流保護 (AOCP)

◆   輸出過載保護 (OLP)

◆   前沿消隱 (LEB)

◆   管腳開路保護 (CS/GND)

◆   封裝類型 SOP-8

產品應用

◆   充電器適配器

◆   LED驅動電源
