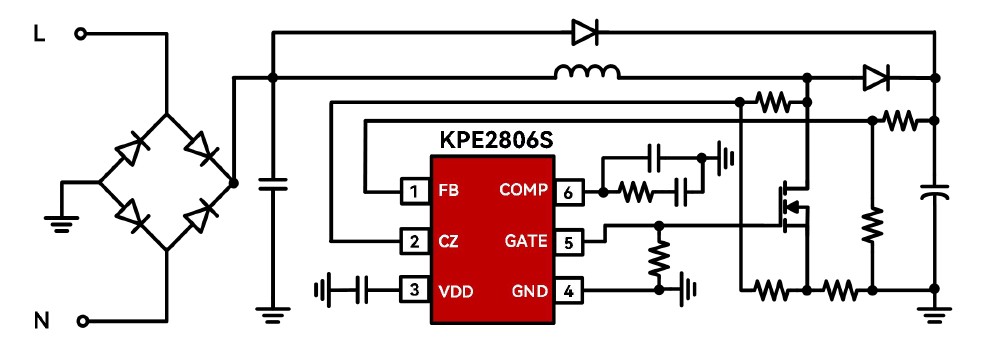

產品原理

產品描敘

KPE2806S 是一款高性能，準諧振式 (QR) 升壓型(Boost) 恒壓功率因數校正 (PFC) 控制器。

芯片可自適應地工作在臨界導通模式 (CRM) 和斷續導通模式(DCM)。滿載時芯片工作在 CRM；負載降低時芯片工作在 DCM，通過降低工作頻率來提高系統輕載效率。

芯片通過優化 CRM/DCM 控制算法和輸入線電壓前饋補償，能輕松實現高功率因數 (PF) 和低輸入諧波 (THD) 的性能。此外，芯片通過打嗝 (Burst) 模式進一步提高輕載效率，并極大地降低系統待機損耗。

芯片集成了消磁信號檢測技術，無需輔助繞組檢測消磁，可支持單繞組 Boost 電感應用，簡化了系統設計并降低了生產成本。

芯片集成有完備的保護功能，包括：VDD 欠壓保護功能 (VDD UVLO)、VDD 過壓保護 (VDD OVP)、輸入欠壓保護 (BOP)，輸出欠壓保護 (UVP)、

兩極輸出過壓保護 (OVP)、逐周期電流限制 (OCP)、異常過流保護 (AOCP)、過熱保護 (OTP) 以及管腳開短路保護。

產品特點

◆    臨界模式 Boost PFC

◆    谷底導通，最高鉗頻 500kHz

◆    輕載降頻模式和效率優化

◆    功率因數 > 0.95，THD < 10%

◆    輕載斷續模式 THD 優化

◆    動態性能優化

◆    Boost Follower 功能

◆    支持單繞組電感

◆    內置輸入線電壓前饋功能

◆    驅動鉗位電壓 16V，直驅 SiC

◆    驅動能力：-550mA/1350mA

◆    內部保護功能：

◆    VDD 過壓/欠壓保護 (VDD OVP/UVLO)

◆    輸入欠壓保護 (BOP)

◆    輸出欠壓保護 (UVP)

◆    兩級輸出過壓保護 (OVP)

◆    逐周期電流限制 (OCP)

◆    異常過流保護 (AOCP)

◆    過熱保護 (OTP)

◆    管腳開短路保護

◆    封裝類型 SOT23-6

產品應用

◆    適配器電源，LED 照明電源

◆    臺式電腦/數字電視/游戲機

◆    離線式電源功率因數校正前端
