產品原理

產品描敘

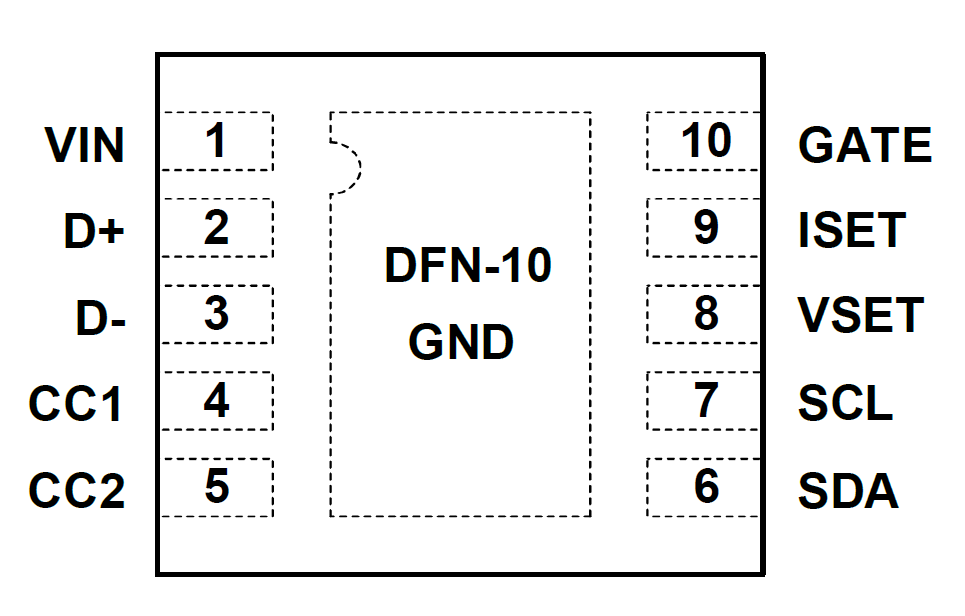

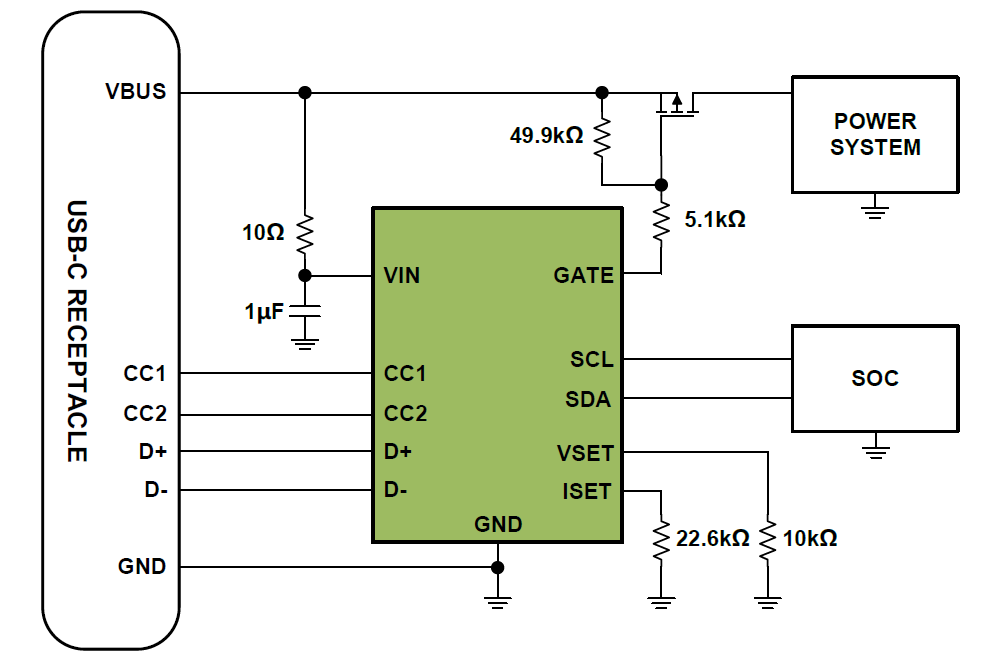

芯片是一個高度集成的 USB Power Delivery (PD) 控制器，作為接收角色。它與 PD3.0 和 Type-C V1.4 兼容。

在連接源時，它還可以支持非標準適配器、BC1.2 和 HVDCP。當 KP46110X 接通電源時，將 Rd 施加到兩條 CC 線上，嘗試建立 USB Type-C連接。

建立 USB Type-C 連接后，它會監控 CC 線路，以從 USB PD 源獲取功率包。

如果在超時之前存在有效的功率包，則 會請求電壓不大于編程請求電壓的電源。如果在超時后沒有有效的Source 功能包，將切換到非標準適配器、 BC1.2 或 HVDCP 模式，嘗試確定相應的充電協議。

芯片是通過 SDA 和 SCL 引腳與系統 MCU 或處理器進行 I2C 通信的。芯片充當 I2C 從機角色，I2C 地址為 0x7A.。在 POR (上電復位)之后，

接收源能力來自 PD source adapter 和芯片 的 信 息 將 source 功 能 信 息 保 存 在registers 系 統 MCU 可 以 通 過 I2C 總 線 訪 問芯片 寄存器，并選擇合適的 PDO 請求。

I2C具有最高優先級。如果使用 I2C 選擇源 PDO，它會覆蓋由 VSET、ISET 引腳創建的內部 RDO，并且一旦寫入 I2C 命令，則會請求 I2C 選擇的源PDO。

產品特點

◆   Standalone USB Power Delivery (PD) 受電端控制器

◆   支持 BC1.2、非標準適配器

◆   帶 D+/D- 的可調高壓適配器 (QC2.0)，支持CC1/CC2 3V 至 25V 工作電壓范圍的 PD 傳輸

◆   30V VIN 和 GATE 引腳的額定電壓

◆   25V CC1 和 CC2 引腳額定電壓

◆   支持I2C通訊

◆   支持Emarker功能

◆   VBUS 過壓保護 (OVP) 和欠壓保護 (UVP)

◆   具有可編程閾值的過溫保護 (OTP)

◆   低功耗

產品應用

◆   USB C 線纜

◆   PD 受電端設備

◆   無線充電設備
