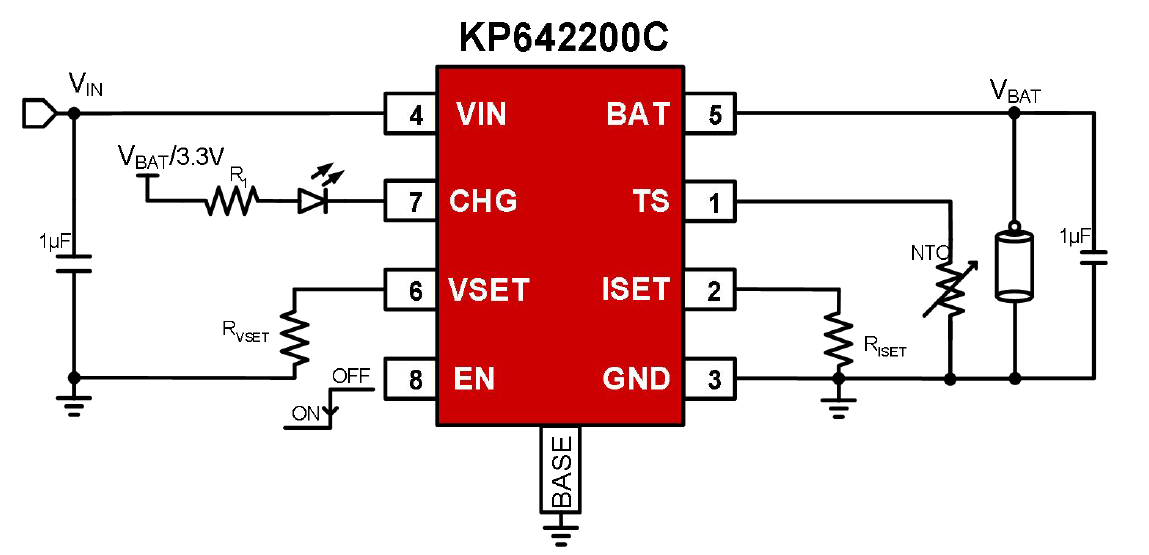

應用原理

產品描敘

KP642200CESGA 是一款單節、全集成 CC/CV 線性鋰電池充電 IC，輸入耐壓 30V，最大充電電流可達1.2A，

KP642200CESGA可支持充電電壓分段可調，外置NTC.

KP642200CESGA帶動態流路管理功能：當輸出充電功率超過輸入電源負載能力時，輸入電壓會被充電器下拉降低，為了保護輸入電源并穩定充電，當輸入電壓低于VIN_DPM時，芯片將自動降低充電電流，避免輸入電壓被強制拉低。

KP642200CESGA采用ESOP8封裝、外圍元件極少，特別適用于手持設備應用。充電過程由三部分構成：預充電用以恢復深度放電電池；恒流充電快速補充電池電量；恒壓充電讓電池完全充滿。芯片內置熱折返功能，當溫度到達設置閾值時，減低充電電流以減少發熱。集成功率管，不需要外加檢流電阻和防反二極管。恒流充電電流可通過外置電阻調整，電池充飽后持續監測電池電壓，當電壓低于設定閾值自動重新啟動充電。

產品特點

◆   輸入耐壓最高 30V

◆   待機功耗 <1μA

◆   支持單節鋰離子電池

◆   ±0.5% 滿充電壓精度

◆   支持單節鋰離子、聚合物和磷酸鐵鋰電池

◆   鋰電池：4.05V, 4.1V, 4.2V, 4.35V, 4.4V

◆   磷酸鐵鋰：3.5V, 3.6V, 3.7V

◆   恒流充電電流外接電阻可調，最大充電電流1.2A

◆   符合 JEITA 標準的 NTC 電池溫度監測

◆   7V 輸入過壓保護

◆   電池端 OVP 保護

◆   固定 10 小時安全充電時間

◆   軟起動

◆   125℃ 熱折返功能

◆   150℃ 溫度保護

◆   封裝類型：ESOP-8

產品應用

◆   電子煙

◆   可穿戴設備

◆   手持設備

◆   便攜式生活用品
